四电极大型直流矿热炉是一种在冶金工业中用于还原冶炼矿石等原料的设备。

结构特点：

• 炉体：通常由炉壳和炉衬组成，炉壳起到支撑和保护作用，炉衬则采用高铝砖等耐火材料，以承受高温和炉内物料的侵蚀。炉体内部有炉膛，用于容纳炉料。

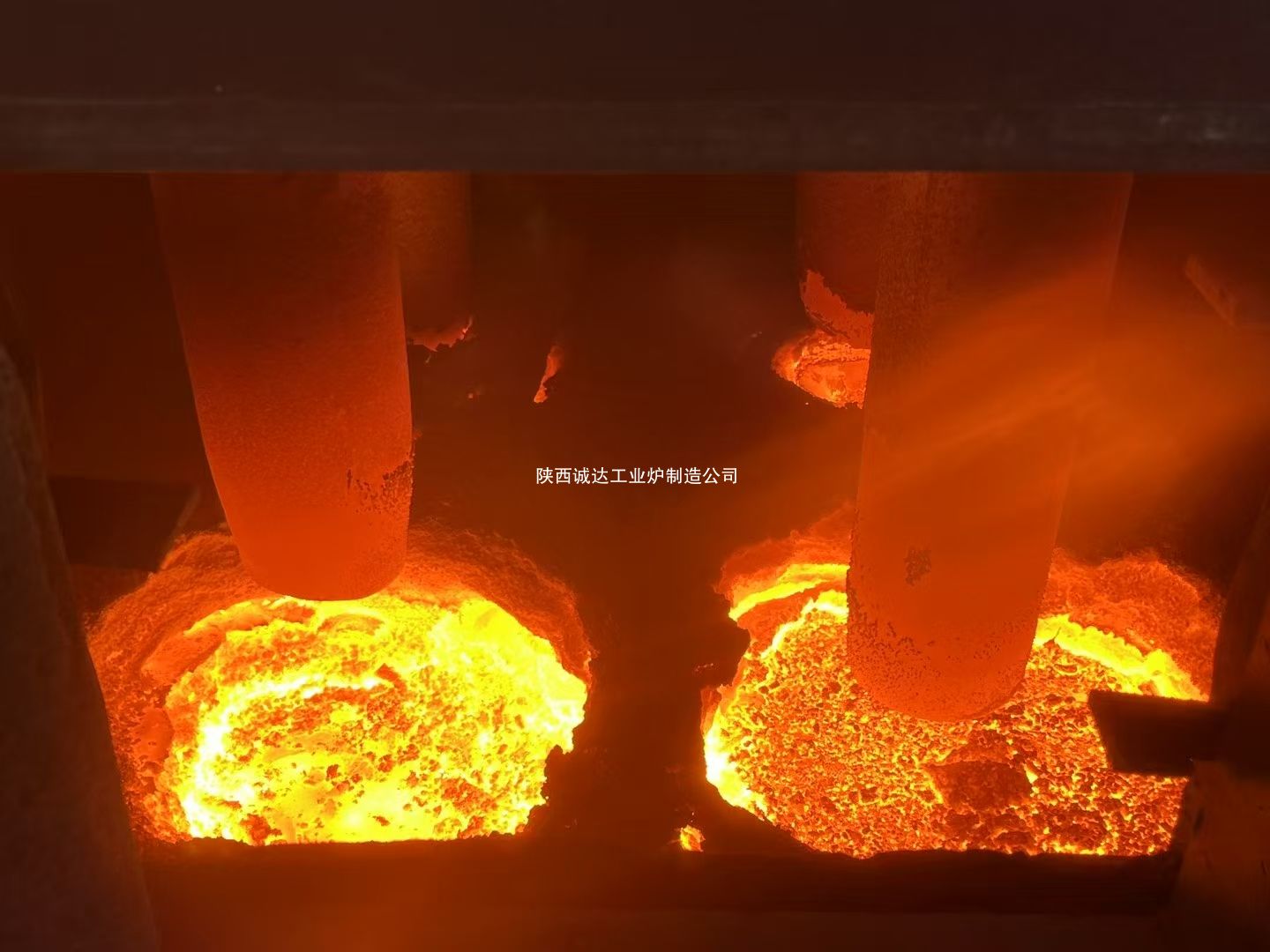

• 电极系统：具有四根电极，呈矩形布置，电极一般采用石墨电极或自焙电极。电极通过电极附属系统与电源连接，可实现升降、压放等操作，以适应不同的生产需求。

• 烟罩：位于炉体顶部，用于收集矿石冶炼时产生的烟气，防止烟气散失到环境中，便于后续的烟气处理。




工作原理

四根电极插入炉料中，通过整流装置将变电站输送的交流电变为直流电，直流电输送至变压器，再由变压器输送给电极附属系统，进而输送到电极。电流通过电极进入炉料，在电极与炉底的碳质材料、炉料中的金属聚集物以及电极之间形成主要回路，产生电弧来加热炉料，使炉料达到高温并发生还原反应。同时，电极到炉底的碳质材料、再到炉墙的碳质材料、最后回到电极的次要回路，用于保证炉内的电气平衡和稳定运行。

优点

• 高效节能：直流电加热具有更高的热效率，能量损失较少，热利用率更高，相比交流电矿热炉可降低电耗。

• 环保减排：由于高效性，产生的废气、废渣等污染物相对较少，且通过优化炉体结构和排烟系统，可进一步减少废气排放，符合环保要求。

• 操作稳定：电极稳定性较好，不易出现闪烁效应，使得炉内温度分布更加均匀，有利于稳定生产和提高产品质量。

• 电能利用效率高：避免了交流矿热炉的感抗、噪音、集肤效应等问题，功率因数高，可有效利用电能。




应用领域

主要应用于铁合金生产，如硅铁、锰铁、铬铁、钨铁、硅锰合金等的冶炼，也可用于电石等化工原料的生产，能够处理各种矿石和矿粉，如锰矿、铬矿、硅石、锰矿粉、镍矿粉等。
