等离子直流电弧炉

特点  高温特性：电弧温度高，可达到2000℃左右，能够熔炼难熔金属及其合金，如钨（W）、钼（Mo）、铌（Nb）、锆（Zr）、钛（Ti）等。  气氛可控：可通过选择不同的工作气体（如氩气、氮气等），控制炉内气氛，实现特殊的冶金效果，如冶炼含氮的奥氏体不锈钢等。  避免增碳：水冷金属等离子枪代替石墨电极，避免了电极对钢水的增碳，适合于超低碳不锈钢的冶炼。  精炼效果好：炉内充满惰性气体，类似于真空熔炼效果，钢水中气体含量低，同时可以造高碱度炉渣，脱硫效果较好。  合金元素收得率高：熔炼过程中各种合金元素的收得率明显高于普通电弧炉，大多数元素收得率在96%以上。  应用领域  特殊钢冶炼：用于生产轴承钢、超低碳不锈钢、耐热钢、高速工具钢、精密合金、高温合金及电热合金等高品质特殊钢。  难熔金属熔炼：能够熔化和精炼钨、钼、钽、铌等难熔金属及其合金。  金属回收：可用于从废旧金属、矿渣、冶炼废渣等物料中回收金属，实现资源的循环利用。  技术发展趋势  节能化：研发新型节能技术和设备，提高能源利用效率，降低生产成本。  智能化：结合人工智能、物联网等技术，实现对熔炼过程的实时监控和优化控制，提高产品质量和生产效率，降低操作风险。  大型化：为了满足大规模生产的需求，等离子直流电弧炉有向大型化发展的趋势，以提高生产能力和经济效益。

• 在线咨询
• 查看详情

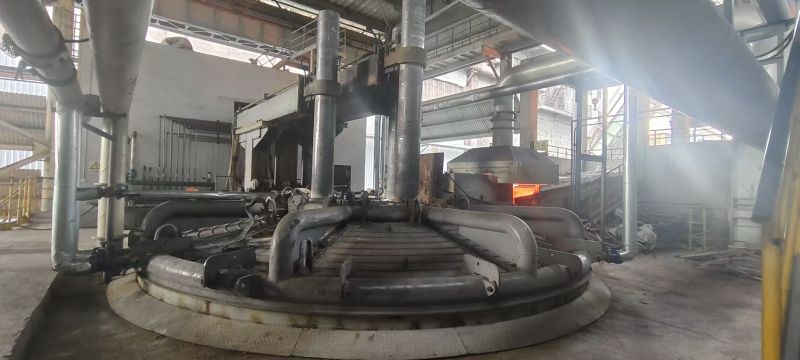

炉渣干法粒化保温缓冲电炉

在工业绿色转型与 “双碳” 目标推进的背景下，传统炉渣处理工艺高耗水、高污染、低效益的弊端日益凸显。为破解这一行业痛点，我公司研发推出炉渣干法粒化保温缓冲电炉，该产品集炉渣干法粒化、高温余热回收、智能保温缓冲等功能于一体，是实现工业炉渣资源化利用与环保减排的核心装备，广泛适用于钢铁、冶金等行业。一、核心构成与工作原理炉渣干法粒化保温缓冲电炉由干法粒化系统、保温缓冲装置、余热回收模块、智能控制系统四大核心部分组成，各模块协同运作，形成高效闭环处理流程。干法粒化系统：采用高压水喷雾技术，将高温熔融炉渣（温度通常在 1400 - 1600℃）快速雾化，使炉渣瞬间冷却并破碎成粒度均匀的超细粉体（粒度可根据需求调控在 0.1 - 5mm）。相较于传统水冲渣工艺，无需大量循环水，从源头减少水资源消耗与污染排放。保温缓冲装置：配备高效保温层与动态缓冲机构，一方面维持炉渣处理过程中的温度稳定性，避免因温度骤降影响粒化效果；另一方面可根据下游生产节奏，灵活调节炉渣粉体的输出速度，实现与后续加工环节的精准衔接，避免设备空载或过载运行。余热回收模块：通过高效换热元件，回收炉渣粒化过程中释放的高温余热（温度可达 600 - 800℃），将余热转化为高温蒸汽或热水。这些热能可直接用于企业生产供暖、发电（吨渣可发电 100kwh 以上），或为其他工艺环节提供热源，实现能源梯级利用。智能控制系统：搭载 PLC 智能控制系统与物联网模块，可实时监测炉渣温度、粒化粒度、余热回收效率等关键参数，并通过大数据分析自动优化运行参数。同时，支持远程监控与故障预警，减少人工干预，提升设备运行稳定性与运维效率。二、核心技术优势环保零污染：全程采用干法处理工艺，无大量废水产生，也避免了传统水冲渣工艺中含污染物蒸汽的直排问题，实现生产现场近零排放。此外，设备还可协同处理焦化废水、浓盐水等工业废水，在处理炉渣的同时完成废水无害化处理，进一步提升环保效益。资源高效利用：粒化后的炉渣粉体纯度高、活性好，可直接作为玻璃、陶瓷、陶粒、新型建材等高端产品的原料，相较于传统水渣（含水率高、利用价值低），产品附加值提升 3 - 5 倍，真正实现炉渣 “变废为宝”。节能降耗显著：余热回收模块可高效回收炉渣中的高温热能，为企业节省大量外购能源成本。与传统工艺相比，设备运行过程中可减少 30% 以上的能源消耗，每年为企业降低数万元至数百万元不等的能源支出（具体金额根据企业炉渣处理量而定）。适配性强：采用 “旁路改造 + 模块化设计”，可在不影响企业原有生产系统正常运行的前提下进行安装升级。同时，可根据企业炉渣产量（从年产数万吨到数十万吨）、炉渣成分等个性化需求，定制设备规格与处理参数，满足不同规模企业的生产需求。安全稳定：设备配备多重安全保护装置，如超温报警、压力过载保护、紧急停机系统等，可有效应对突发故障。此外，干法处理工艺避免了传统水冲渣设备冬季结冰的安全隐患，确保设备全年稳定运行。三、应用价值与客户收益经济效益：一方面，通过余热发电、高端炉渣粉体销售可为企业带来直接经济收益，以年产 10 万吨炉渣的企业为例，每年可新增经济效益超千万元；另一方面，设备运行能耗低、运维成本少，且减少了传统工艺中废水处理、废渣堆放等成本支出，综合降低企业生产成本。环境效益：每年可减少数百万吨水资源消耗（以年产 10 万吨炉渣企业为例，每年可减少 150 万吨水资源消耗），降低二氧化碳、二氧化硫等污染物排放，助力企业实现环保达标与 “双碳” 目标，提升企业绿色形象。产业升级价值：助力企业摆脱传统粗放式炉渣处理模式，转向 “资源化、节能化、智能化” 的绿色生产模式，提升产品竞争力与行业话语权，为企业参与绿色供应链合作、开拓高端市场奠定基础。四、服务保障为确保客户顺利使用，我公司提供 “定制设计 - 安装调试 - 运维培训 - 售后支持” 全周期服务。专业技术团队会根据客户现场工况与需求，制定个性化设备方案；安装阶段采用 “模块化预组装 + 现场精准拼接” 模式，缩短安装周期，减少对客户生产的影响；售后团队提供 7×24 小时响应服务，定期上门巡检维护，确保设备长期稳定运行。炉渣干法粒化保温缓冲电炉不仅是一款高效的炉渣处理装备，更是企业实现绿色转型、降本增效的重要支撑。未来，我公司将持续深化技术迭代，不断优化产品性能，为更多行业客户提供更优质的炉渣资源化利用解决方案，推动工业领域可持续发展。

• 在线咨询
• 查看详情

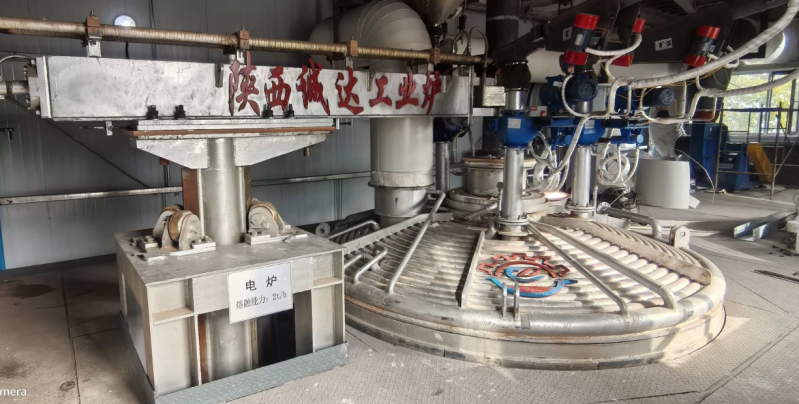

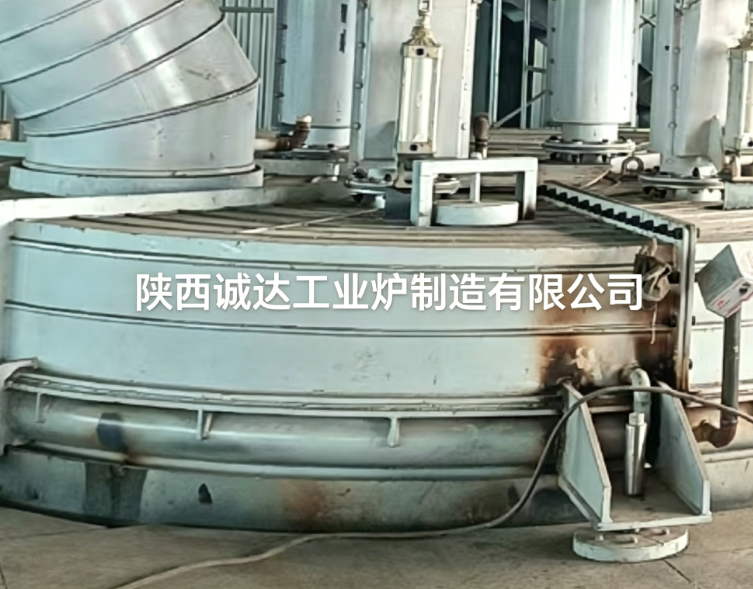

电炉底灰/粉煤灰综合利用直流电弧炉

构造特点  ：电源系统：采用直流电源供电，通常由变压器和整流装置将市电转换为直流电，为电极提供稳定的电弧放电能量。电源系统的稳定性和输出功率控制能力对加热效果和熔化速度至关重要。  电极系统：电极一般由碳化硅或石墨制成，具有良好的导电性和耐高温性能。电极的位置和间距会影响电弧熔炼的稳定性和能量传递效率，部分直流电弧炉会采用旋转电极或倾斜电极设计，以提高熔化效率和熔池均匀性。  电极熔化系统：是直流电弧炉的关键部分，通过电极与熔融金属或物料间的电弧放电产生高温，使金属材料或粉煤灰等物料熔化。  冷却系统：用于对电极和炉体进行降温，保证设备的正常运行和延长零部件的使用寿命，通常包括水冷或气冷装置。  控制系统：是直流电弧炉的智能化核心，通过对电源、温度、气氛等参数的监测和调节，实现对炉内熔炼过程的准确控制和优化。  优势  ：高效节能：能实现高温、高能量密度的熔炼，电弧温度可达4000℃，可使被熔物料快速达到熔点，缩短冶炼时间。同时，直流电弧炉功率因数高达0.95-0.98，比传统交流电弧炉节能效果显著，能有效降低能耗。  产品质量高：炉内熔池温度均匀，利用直流等离子电炉的电磁搅拌特性，增加了熔液的流动性和导热性，使熔炼过程更加均匀，有利于提高产品质量，如生产的铝硅铁合金等金属或合金品质较高。  环保性能好：对金属材料净化效果好，冶炼过程中产生的废气和废渣处理相对简便，符合环保要求。例如，在处理粉煤灰时，可减少固体废弃物对环境的污染，同时实现资源的回收利用。  金属回收率高：结合其高温熔炼和电磁搅拌等特性，能够更有效地使粉煤灰中的有价金属富集和分离，提高金属的回收率。  应用领域  ：金属冶炼：可用于从粉煤灰中提取铝、铁、硅等金属元素，生产铝硅铁合金等合金产品，实现粉煤灰中金属资源的回收利用。  建筑材料制备：将粉煤灰在直流电弧炉中高温熔融后，可制备高性能的建筑材料，如陶粒、微晶玻璃等。这些材料具有高强度、良好的耐久性和保温隔热性能等优点，可广泛应用于建筑工程领域。  其他领域：还可用于处理含有重金属等有害物质的粉煤灰，通过高温熔炼实现有害物质的固化和稳定化，降低其对环境的危害，同时可能回收其中的有价金属。此外，在一些研究和实验中，也可作为高温反应设备，用于探索粉煤灰的新型利用途径和材料制备工艺。

• 在线咨询
• 查看详情

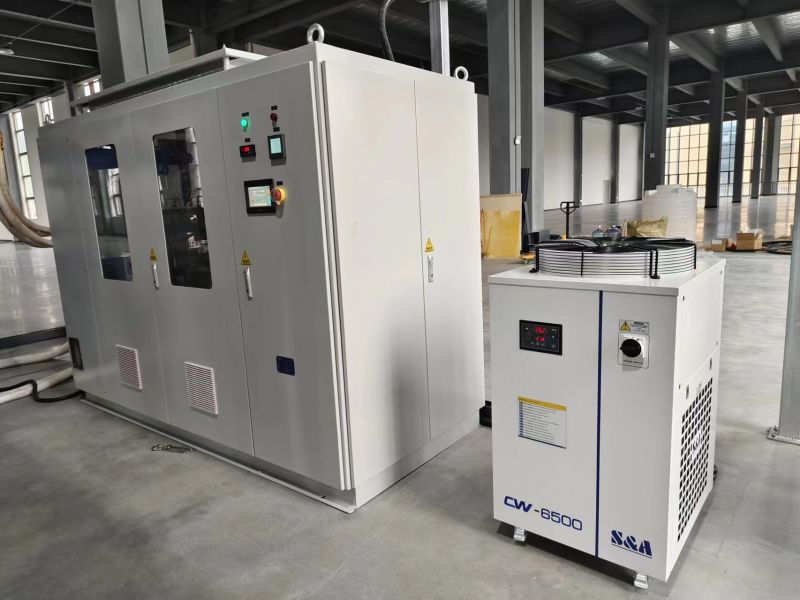

各种型号直流炉供电系统-直流电源

组成及原理组成：通常由变压器、整流器、滤波器、稳压电路等组成。原理：首先，电源变压器将市电的交流电压变换成合适的交流电压。然后，整流器利用二极管的单向导电性，将交流电压转换为单向的脉动直流电压。接着，滤波器通过电感、电容等元件的特性，滤除整流输出中的谐波成分，使脉动直流电压变为较平滑的直流电压。最后，稳压电路在电网电压波动或负载变化时，通过负反馈等方式自动调整输出电压，确保输出的直流电压基本稳定，满足直流炉的工作需求。特点输出稳定：能在一定范围内保持输出电压和电流的稳定，不受电网电压波动和负载变化的影响，确保直流炉稳定运行。效率较高：尤其是开关型直流电源，通过高频开关变换技术，减少了能量损耗，提高了电源的转换效率。可靠性高：采用多种保护措施，如过压保护、过流保护、过热保护等，能有效保护直流炉和其他设备免受过载、短路等故障的影响，提高了供电系统的可靠性。灵活性强：可以根据直流炉的不同需求，调整输出电压和电流的大小，满足不同工艺条件下的加热需求。

• 在线咨询
• 查看详情

六电极直流矿热炉

六电极直流矿热炉是一种在矿热炉基础上发展而来的用于还原冶炼矿石等原料的设备。结构特点电极系统：拥有六根电极，一般采用石墨电极或自焙电极。电极通过电极附属系统与电源连接，可实现升降、压放等操作。电极通常按双三角反向对称布置，两条为一组，在炉内均匀分布，这种布置方式能使炉内电场和热场分布更为均匀。炉体：和其他矿热炉类似，由炉壳和炉衬组成。炉壳由钢板焊接而成，起到支撑和保护作用；炉衬采用高铝砖、碳砖等耐火材料，以承受高温和炉内物料的侵蚀。炉体顶部设有烟罩，用于收集冶炼过程中产生的烟气。工作原理六电极直流矿热炉通过将交流电转换为直流电，为六根电极供电。电流从电源出发，通过电极进入炉料。在炉料中，电流形成复杂的电流通路，利用电极与炉料间产生的电弧热以及电流通过炉料时因炉料电阻产生的电阻热，将矿石、碳质还原剂及溶剂等原料加热至高温，促使矿石中的金属氧化物发生还原反应，生成金属或合金。由于电极布置和直流供电的特性，炉内的热量分布更加均匀，电弧稳定性更好，能有效提高冶炼效率和产品质量。优点提高炉容量：在不增加电极直径的情况下，相比传统三电极矿热炉，矿热炉容量可增加数倍，能更好地满足大规模生产需求。改善炉内反应：六根电极均匀分布，使炉内溶池形状更接近圆形，增大了溶池面积，减少了死角，有利于炉料充分反应，降低了炉内挂料和塌料的风险，减少电极折断的情况发生。降低能耗：直流供电避免了交流矿热炉的集肤效应、涡流损耗等问题，功率因数高，可达 0.94 - 0.96，电能利用效率高，能有效降低电耗。降低成本：电极电流密度降低，电极消耗减少，同时由于生产效率提高、能耗降低，综合生产成本也有所下降。应用领域主要应用于铁合金生产，如硅铁、锰铁、铬铁、钨铁、硅锰合金等的冶炼，也可用于电石等化工原料的生产。在一些对金属纯度要求较高的有色金属冶炼中，也有一定的应用潜力，例如从有色金属炉渣中回收铜、镍、铅、锡、锌等金属，或用有色金属矿直接冶炼金属等。

• 在线咨询
• 查看详情

四电极大型直流矿热炉

四电极大型直流矿热炉是一种在冶金工业中用于还原冶炼矿石等原料的设备。结构特点：炉体：通常由炉壳和炉衬组成，炉壳起到支撑和保护作用，炉衬则采用高铝砖等耐火材料，以承受高温和炉内物料的侵蚀。炉体内部有炉膛，用于容纳炉料。电极系统：具有四根电极，呈矩形布置，电极一般采用石墨电极或自焙电极。电极通过电极附属系统与电源连接，可实现升降、压放等操作，以适应不同的生产需求。烟罩：位于炉体顶部，用于收集矿石冶炼时产生的烟气，防止烟气散失到环境中，便于后续的烟气处理。工作原理四根电极插入炉料中，通过整流装置将变电站输送的交流电变为直流电，直流电输送至变压器，再由变压器输送给电极附属系统，进而输送到电极。电流通过电极进入炉料，在电极与炉底的碳质材料、炉料中的金属聚集物以及电极之间形成主要回路，产生电弧来加热炉料，使炉料达到高温并发生还原反应。同时，电极到炉底的碳质材料、再到炉墙的碳质材料、最后回到电极的次要回路，用于保证炉内的电气平衡和稳定运行。优点高效节能：直流电加热具有更高的热效率，能量损失较少，热利用率更高，相比交流电矿热炉可降低电耗。环保减排：由于高效性，产生的废气、废渣等污染物相对较少，且通过优化炉体结构和排烟系统，可进一步减少废气排放，符合环保要求。操作稳定：电极稳定性较好，不易出现闪烁效应，使得炉内温度分布更加均匀，有利于稳定生产和提高产品质量。电能利用效率高：避免了交流矿热炉的感抗、噪音、集肤效应等问题，功率因数高，可有效利用电能。应用领域主要应用于铁合金生产，如硅铁、锰铁、铬铁、钨铁、硅锰合金等的冶炼，也可用于电石等化工原料的生产，能够处理各种矿石和矿粉，如锰矿、铬矿、硅石、锰矿粉、镍矿粉等。

• 在线咨询
• 查看详情

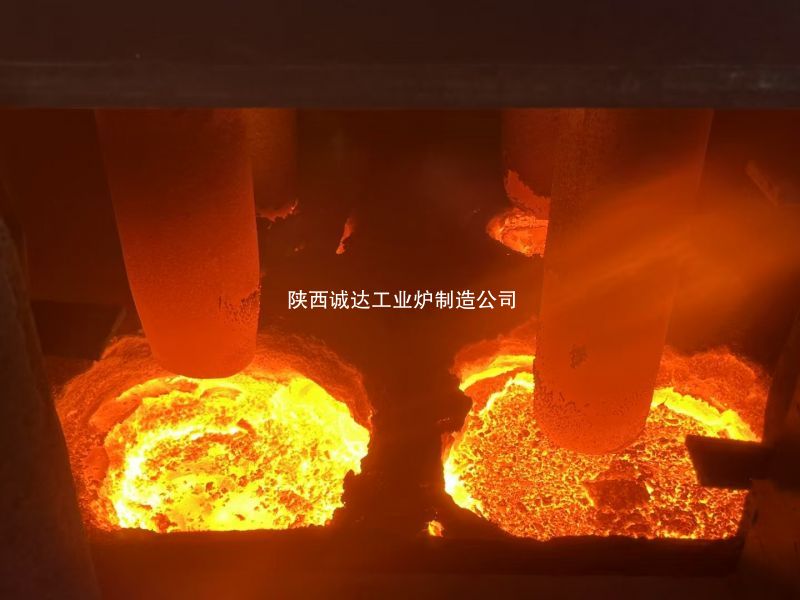

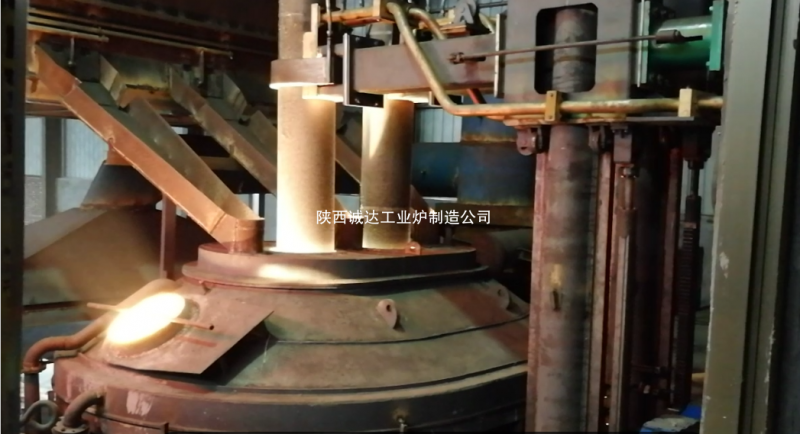

双电极直流电弧炉

工作原理通过两根石墨电极，一根作为阴极，一根作为阳极，通电后在两极间产生直流电弧。电弧的高温使炉内金属物料达到熔点，从而发生熔融和冶炼过程，电流从阳极电极出发，流经炉料，流向阴极电极，构成完整的电流回路。优势与传统的交流电弧炉以及单电极直流电弧炉相比，双电极直流电弧炉具有独特的优势。其电弧稳定且集中，能使熔池搅拌良好，炉内温度分布更均匀，炉衬侵蚀量少；两根电极的设计相比单电极在某些情况下更有利于炉内物料的加热和熔化均匀性，电极损耗相对较少。应用领域主要应用于冶金行业，如钢铁冶炼、有色金属冶炼等领域，用于将金属矿石或废料等原料通过高温熔炼，去除杂质，提炼出纯度更高的金属产品。

• 在线咨询
• 查看详情

利用工业热熔渣生产矿棉电炉设备

                  热熔渣生产矿棉是目前国内新型的生产矿棉工艺，它具有能耗低、投资小、不污染、经济效益高等特点。      热熔渣生产矿棉电炉设备是将工业热熔渣进行熔炼，控制输送到离心机的渣温和渣量，达到生产矿棉板、散棉的要求。       最终达到节能减排，固体废物再次利用的效果。1 设备用途：     本设备主要用于接收来自电炉的炉渣进行加热保温，输送到离心机制棉，该炉有一个出渣孔，供矿棉机使用， 出渣口能力为～4吨/小时，80%以上收得率，可年产2.5～3万吨。 该炉备有一个出铁口，供出余铁使用。 该炉炉盖上设有测温孔及加料孔。 2 设备概述 本设备根据GBl0067.1-4《电热设备基本技术条件》设计制造。 本设备采用的主要技术有： 半密闭结构设计； 管式水冷炉盖： 节能型短网； 铜-钢复合液压升降式导电横臂； 大截面内水冷电缆； PLC自动化控制系统； 3.设备成套范围： 3.1机械部分 炉体、炉盖、电极升降系统、短网、液压系统、冷却水系统、氮气保护系统、炉口开堵眼系统、炉体耐火材料 3.2 电器部分 变压器、高压柜、低压柜、操作台、炉前操作盒 4.公司目前在运行设备业绩： 1.安阳某厂在线生产矿棉设备 2.银川某厂在线生产矿棉设备

• 在线咨询
• 查看详情

全液压电弧炉

工作原理  全液压电弧炉利用电极与炉料（主要是废钢）之间产生的电弧所释放的热能，将炉料加热至熔化状态。液压系统则负责精确控制电极的升降、炉体的倾动、炉盖的开闭等动作，以保证电弧炉的正常运行和冶炼过程的顺利进行。  优势  动力性能强：液压传动能在较小的体积和重量下，提供较大的驱动力和扭矩，可轻松实现炉体倾动等大负载、大吨位的运动控制。  控制精度高：采用电液比例阀或电液伺服阀，能实现高精度的位置控制和速度调节，如精确调整电极位置，确保电弧稳定，提高冶炼质量和效率。  操作灵活：液压系统的速度、方向易于控制，可方便地实现液压缸的快速启停、换向以及速度的无级调节，满足不同冶炼阶段的需求。  稳定性与可靠性高：通常采用多台泵，设置多种保护装置和监测措施，关键液压元件多选用进口优质产品，确保系统在恶劣环境下也能稳定、可靠地运行。  应用领域

• 在线咨询
• 查看详情

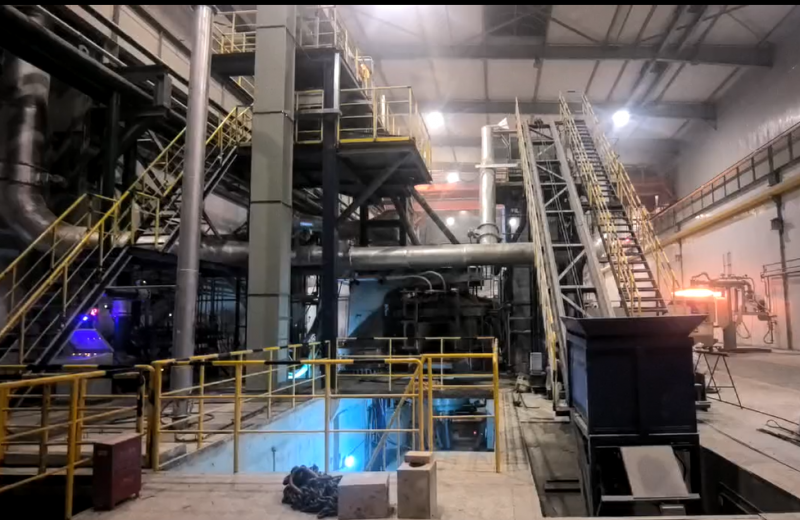

竖井预热等离子直流电弧炉

竖井预热系统利用电弧炉冶炼过程中产生的高温烟气对废钢进行预热，高温烟气垂直上升，与竖井内的废钢充分进行热量交换，可将废钢预热至600°C以上后再进入电炉冶炼熔池。这一创新设计极大地提高了冶炼效率，大幅降低了电耗，同时有效捕集了烟气中的大颗粒粉尘和金属氧化性颗粒，减少了粉尘排放，提高了金属收得率，实现了经济效益与环境效益的双赢。  在精准控制方面，该电弧炉采用先进的数字化和自动化技术，能够根据实时生产数据对电极进行优化控制，确保熔炼工艺的精确重现，实现对电弧和温度的精准掌控。无论在何种复杂的冶炼工况下，都能稳定运行，有效提高生产效率。而且，它还能对从电网输送到电弧炉的电力进行有效调控，保证在不同工艺阶段，电弧始终保持稳定的功率水平，使炉况和冶炼速度全面可控且稳定。

• 在线咨询
• 查看详情

硼铁电炉

1.设备用途：   1.1设备名称：800KVA硼铁电炉；  1.2设备用途：主要用于冷装工艺生产硼铁使用；1.3设备形式：固定式半封闭矮烟罩三相交流电炉；液压驱动导电横臂电炉供电型式；2. 工艺简介:2.1  工艺流程   2.2 硼酐冷装工艺过程 采用间断式生产工艺，每炉操作程序分为：送电—配、加料——熔化——还原冶炼——取样——合格出炉。首先将硼酐、石油焦、废钢、木块根据配比进行称重，通过皮带上料并加入炉顶料仓，分层加入炉内，引弧送电，待电流稳定后，将本炉所需原料全部加入炉内，进入化料阶段。待炉料基本化清后，从炉内取样检验合格后出炉。出炉后渣铁分离，铁水进行浇注、粒度加工、包装。

• 在线咨询
• 查看详情

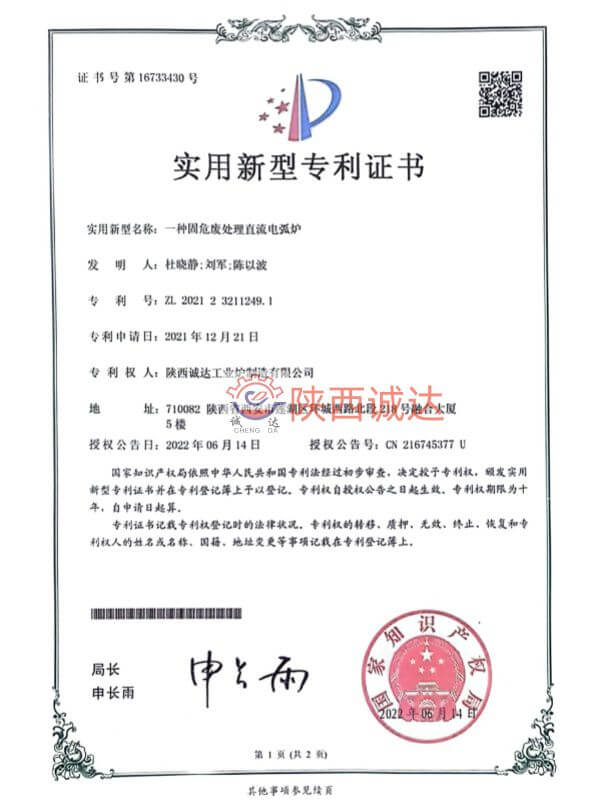

固危废处理直流炉

• 在线咨询
• 查看详情

矿渣棉保温炉

本设备是用来接收来自硅锰矿热炉的热熔渣，原渣温度在1200-1300℃左右，经加热、调质、保温后，温度达到1400-1500℃连续输送到离心机制取矿棉使用。本设备适配年产3万吨矿渣棉生产线使用。

• 在线咨询
• 查看详情

热熔渣直流炉

• 在线咨询
• 查看详情

电熔氧化铬电炉

甘肃张掖电熔氧化铬电炉

• 在线咨询
• 查看详情

镍铁炉

   祝贺本公司在内蒙某厂成功投产一台33000KVA镍铁炉，冶炼过程一切顺利。 33000KVA镍铁炉炉壳由锅炉钢板焊接而成，分为上、中、下3层。炉壳的中、下层各瓣之间通过膨胀补偿连接板连接在一起，用以补偿炉衬的热膨胀。在炉体上安装有多个热电偶，用于检测炉衬温度，安装了炉底风冷管道。在炉壳的中层，安装了出渣出铁溜槽并安装有用于检测炉衬温度的热电偶，出铁出渣口均为水冷结构，在炉壳的上层有三个观察门。炉盖上开有25个料管孔、3个电极孔、3个炉压测量孔、2个烟气出口、6个安全防爆阀。炉盖下表面打结有耐热材料，耐热材料的耐热温度大于1450℃。在炉盖上设有电极密封导向装置。电炉设有3套电极装置，每套电极装置由上、下两部分组成。电极装置上部主要包括：电极升降装置、电极压放装置、加热元件、上部把持筒、压放平台及液压管路等。电极装置下部主要包括：下部把持筒、水冷保护套、导电铜管、底环、接触元件、水冷管路等部件，电极装置设有检修时所需的辅助吊挂装置。电炉采用三个单相变压器供电，变压器到电极之间采用水冷二次母线系统供电，二次母线系统包括导电铜管、水冷电缆、绝缘吊挂装置、铸铜连接体、水冷装置，三个单相变压器及短网均成120°对称分布。

• 在线咨询
• 查看详情

硅锰炉

一、硅锰矿热炉技术说明 1.1硅锰合金牌号及用途      硅锰合金是由硅、锰、铁及少量碳和其它元素组成的合金，是一种用途较广、产量较大的铁合金。其消耗量占电炉铁合金产品的第二位。锰硅合金里的锰和硅与氧气的亲和力较强，在炼钢中使用锰硅合金，产生的脱氧产物MnSiO3和MnSiO4熔点分别为1270℃和1327℃，具有熔点低、颗粒大、容易上浮、脱氧效果好等优点。 1.2工艺流程简述   锰矿及富锰渣等原料经分选后，合格料存放在原料场，料场同时还存有焦碳、电极糊等原料，各种原料按冶炼合金的配方要求进行配料，原料由上料斜桥小车提升至主厂房的四层平台上，经环形分配小车送至料斗，经料管流入炉内。 炉料进入半封闭式矿热炉中，35KV电源由变压器经三相电极将电流导入炉内，电极通过与炉料间产生电弧发热传向装满炉料的炉膛，通过电弧热和电阻热，硅石得以还原成硅锰合金，在整个冶炼过程中，电极上电压和电流的强度是根据冶炼工艺参数设定的，不同的时期其电压和电流的数值也不同，也就是输入炉内的功率不同，电极在炉内总是稳稳地插在炉料中，气体从整个料面均匀地逸出。电弧自始至终不外露，混匀的炉料，随料面的下降小批加入炉内，使炉内料面保持一定的高度，电极周围呈现平锥体形状，炉内还原生成的硅锰铁水存到一定的程度时，用烧穿器或圆钢打开炉眼，放出铁水及渣，除去合金中的渣子，然后在锭模中浇铸成锭。电炉在规定的供电制度下供电。平均电炉按间隔2小时出铁一次，每班8小时出四炉。选用水淬出水渣，出铁完毕后由卷扬机将铁水包车拉到浇铸间，镇静20分钟左右，天车将铁水包吊起，将铁水浇铸到地锭模内。合金稍冷却后撬起，用天车吊到盛铁箱内，冷却后入库。

• 在线咨询
• 查看详情

镍铁炉（一）

上料系统及除尘 开堵眼机 炉口及收烟系统 出铁系统 水冷烟罩 液压系统 下料插板阀 把持器系统

• 在线咨询
• 查看详情

钛渣炉

钛渣炉 一、钛渣冶炼的工艺特点： 钛渣是一种高熔点的冶炼产品，钛渣熔体具有强的腐蚀性、高导电性和其粘度在接近熔点温度时而剧增的特性，而且这些性能在熔炼过程中随其组成的变化而发生剧烈的变化。 钛渣冶炼炉总体结构采用半密闭式(可升级换代至全密封结构)方案。 它是介于电弧炉与矿热炉之间的一种特殊炉型，在设计钛渣电炉时首先应考虑熔炼钛渣工艺过程的特点： 1.极心圆单位面积功率较矿热炉大，热量集中，能满足熔炼高钛渣的要求； 2.炉膛单位面积功率应选得小一些，以便在熔池周围形成钛渣稳定的保护层； 3.炉膛的上方有适当高度的气室区，以便在渣沸腾时避免熔液全逸出炉外； 4.电极升降速度要快，以满足钛渣沸腾时快速升降电极的要求。 5.炉料的软熔结壳使料不能随着渣、铁生成而自动下降 ,往往需要人工捣炉才能继续吃料，塌料喷渣的处理比较困难。 6.钛渣电炉从电弧工作制度来看，介于炼钢电炉与铁合金、电石埋弧电炉之间，并且更接近于前者，但在矿石还原这点上又与后者相近. 二、钛渣冶炼的工艺流程 熔炼钛渣的工艺流程选择，是由原料条件品味、装备状况、技术水平、产品的用途和经济因素等决定。 1.钛精矿和无烟煤由人工合理配料后，送入电炉熔炼。 2.熔炼结束后，将合格的钛渣和铁水由电炉内放出，钛渣和铁水分别注入渣槽和铁水包。 3.钛渣分别经过水冷或自然冷却、破碎、磁选、球磨后成为合格的钛渣产品 , 送到成品钛渣储仓。 4.铁水经脱硫制成生铁出售。 5.电炉烟气经除尘器处理 , 达到国家排放标准排空。 三、钛渣冶炼炉的工作流程 1.加料: 加料方式：一次加料与连续加料兼容，设置捣炉机。 加料口数量：七个。其中：中心加料口一个，加料量占混合料的50％。 加料过程：采用一次加料（或后期连续加料）的开弧熔炼方法。把经过预氧化焙烧的钛精矿和还原剂，经电子秤配料后混合均匀的炉料，由原料库用输送机送往电炉熔炼车间的后部两个大料仓，用斗式皮带输送机送往电炉顶部料仓储存。待上一周期熔炼的渣、铁放出后，由皮带机输送至七个下料管，加入炉内。 2．熔炼: 自动控制电极升降装置在钛渣冶炼炉中更容易发挥其特点。 3．出炉: 采用开堵眼机开口，渣铁混出。 四、我公司钛渣冶炼炉的设备特点： 1. 电极升降系统采用全液压控制（或变频水冷电机式），用世界领先的派克比例阀技术达到电极升降的所有要求，完全满足钛渣沸腾时快速升降电极的要求。 2. 电极升降的自动控制系统先进，其控制软件功能齐全，能够根据钛渣炉的实际工作情况及时调整弧流大小和合理的电极升降速度。完全满足钛渣熔炼过程的初期、中、后期不同冶炼特征，实现三相电极的独立或联动自动/手动控制电极升降操作。 3. 先进的集散型控制系统，整个钛渣炉由PLC控制,同时配有人机界面监控显示,。 炉型选择: 采用半密闭矮烟罩电炉粉料或团料入炉的间断法熔炼工艺，能进行捣炉及辅助加料和调整料面等作业，同时能回收余热和处理烟气。 因此，矮烟罩半密闭电炉更适合于高品位钛渣的冶炼。 4.混合式密封水冷炉盖：由全水冷金属骨架和板式梯形水冷炉盖组成，内挂耐火材料衬，可实现半密闭炉盖向全密闭冶炼的转化。矿热电炉密闭化结构是为净化和回收煤气，炉盖电极孔加料孔采用填料、水冷密封装置。 5. 捣炉机的设置：熔炼钛渣过程是间歇操作，每炉的操作主要包括加料、接放电极、冶炼、出炉等步骤； 根据钛渣冶炼特点决定了在炉内料堆积和结壳时必须采用捣炉机操作处理。 6.节能型短网：由水冷补偿器、水冷铜管及水冷电缆组成，采用双布线外三角布置的新型节能型短网结构。自然功率因数高。 7.电极选用石墨电极：电极允许通过的电流密度大，可保证合理的供电制度，有利于缩短熔炼时间和降低电耗。 8.电极铜瓦：每相电极抱紧采用四块铜瓦组成，工作可靠，不易发生打弧现象，使用寿命长。 9.实现电极自动压放和倒拔：电极抱闸采用大型铁合金冶炼炉技术双液压碟簧抱闸，电极夹紧时靠蝶簧自动加压抱紧电极，使用寿命长，操作简单，性能可靠大大优于单抱闸装置。采用压力环抱紧，导电板由液压缸夹紧和松开，采用上下抱闸和压放油缸可实现手动、自动定尺压放。 10．电炉变压器：采用侧出线低损耗节能型变压器，可过载30%使用，有载电动调压，强油水冷却并配有完善的油温、瓦斯保护装置。 11．高压电器：控制采用真空开关柜，具有齐全的电压、电流、功率及电度的检测计量及继电保护，设置氧化锌避雷器，吸收操作过电压。 五、设备主要技术参数及能耗说明 1.设备方案： ·上料、加料方式：自动上料、集中投料；  ·熔炼作业方式：连续熔炼、定时出炉。 ·电弧工作制度：开弧熔炼。 ·出料方式：自行走小车式； ·浇注方式：钛渣槽/铸铁机； ·除尘方式：半密闭矮烟罩、低压脉冲布袋除尘方式。  联系电话：13709182307  （陈经理）

• 在线咨询
• 查看详情

镍铁炉（二）

镍铁炉现场情况 上料系统及除尘系统 水冷烟道 下料系统 钢包车 联系电话：13363941560  （刘经理）
