1、退火

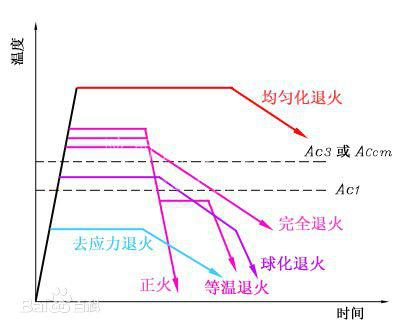

操作方法：将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度（能够查阅有关材料）后，通常随炉温缓慢冷却。
意图：1.下降硬度，进步塑性，改进切削加工与压力加工功能；2.细化晶粒，改进力学功能，为下一步工序做准备；3.消除冷、热加工所发生的内应力。

运用关键：1.适用于合金布局钢、碳素东西钢、合金东西钢、高速钢的锻件、焊接件以及供给状况不合格的原材料；2.通常在毛坯状况进行退火 。

2、正火
操作方法：将钢件加热到Ac3或Accm 以上30~50度，保温后以稍大于退火的冷却速度冷却。
意图：1.下降硬度，进步塑性，改进切削加工与压力加工功能；2.细化晶粒，改进力学功能，为下一步工序做准备；3.消除冷、热加工所发生的内应力。
运用关键：正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。关于功能需求不高的低碳的和中碳的碳素布局钢及低合金钢件，也可作为最终热处理。关于通常中、高合金钢，空冷可致使彻底或部分淬火，因而不能作为最终热处理工序。

3、淬火
操作方法：将钢件加热到相变温度Ac3或Ac1以上，保温一段时刻，然后在水、硝盐、油、或空气中疾速冷却。
意图：淬火通常是为了得到高硬度的马氏体安排，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体安排，以进步耐磨性和耐蚀性。
运用关键：1.通常用于含碳量大于百分之零点三的碳钢和合金钢；2.淬火能充分发挥钢的强度和耐磨性潜力，但一起会构成很大的内应力，下降钢的塑性和冲击韧度，故要进行回火以得到较好的归纳力学功能。

4、回火

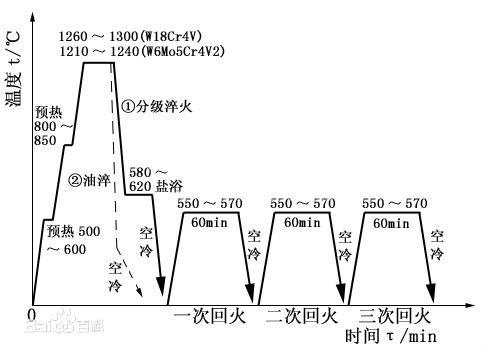

操作方法：将淬火后的钢件从头加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。
意图：1.下降或消除淬火后的内应力，削减工件的变形和开裂；2.调整硬度，进步塑性和耐性，取得作业所需求的力学功能；3.安稳工件尺度。
运用关键：1.坚持钢在淬火后的高硬度和耐磨性时用低温回火；在坚持必定韧度的条件下进步钢的弹性和屈从强度时用中温回火；以坚持高的冲击韧度和塑性为主，又有满足的强度时用高温回火；2.通常钢尽量防止在230~280度、不锈钢在400~450度之间回火，因为这时会发生一次回火脆性。

5、调质

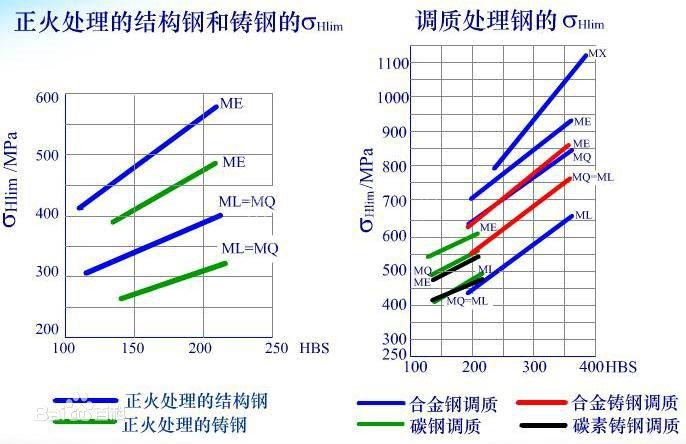

操作方法：淬火后高温回火称调质，行将钢件加热到比淬火时高10~20度的温度，保温后进行淬火，然后在400~720度的温度下进行回火。
意图：1.改进切削加工功能，进步加工外表光洁程度；2.减小淬火时的变形和开裂；3.取得杰出的归纳力学功能。
运用关键：1.适用于淬透性较高的合金布局钢、合金东西钢和高速钢；2. 不只能够作为各种较为重要布局的最终热处理，并且还能够作为某些严密零件，如丝杠等的预先热处理，以减小变形。

6、时效
指金属或合金工件（如低碳钢等）经固溶处理，从高温淬火或经过一定程度的冷加工变形后，在较高的温度或室温放置保持其性能，形状，尺寸随时间而变化的热处理工艺。一般地讲，经过时效，硬度和强度有所增加，塑性韧性和内应力则有所降低。 含碳较高的钢，淬火后立即获得很高的硬度，但其塑性变得很低。而铝合金淬火后，强度或硬度并不立即达到峰值，其塑性非但未下降，反而有所上升。经相当长时间（例如4~6昼夜）的室温放置后，这种淬火合金的强度与硬度显著提高，而塑性则有所下降。这种淬火合金的强度和硬度随时间而发生显著变化的现象，叫做时效。室温下进行的时效叫自然时效，在一定温度下进行的时效叫人工时效。 时效处理是把材料有意识地在室温或较高温度存放较长时间，使之产生时效工艺。

7、冷处理
操作方法：将淬火后的钢件，在低温介质（如干冰、液氮）中冷却到－60～－80度或更低，温度均匀共同后取出均温到室温。
意图：1．使淬火钢件内的剩余奥氏体悉数或大部转换为马氏体，然后进步钢件的硬度、强度、耐磨性和疲劳极限；2． 安稳钢的安排 ，以安稳钢件的形状和尺度。
运用关键：1．钢件淬火后应当即进行冷处理，然后再经低温回火，以消除低温冷却时的内应力；2．冷处理首要适用于合金钢制的严密刀具、量具和严密零件。

8、火焰加热外表淬火
操作方法：用氧－乙炔混合气体焚烧的火焰，喷射到钢件外表上，疾速加热，当到达淬火温度后当即喷水冷却。
意图：进步钢件外表硬度、耐磨性及疲劳强度，心部仍坚持耐性状况。
运用关键：1．多用于中碳钢制件，通常淬透层深度为2～6mm；2．适用于单件或小批量出产的大型工件和需求部分淬火的工件。

9、感应加热外表淬火

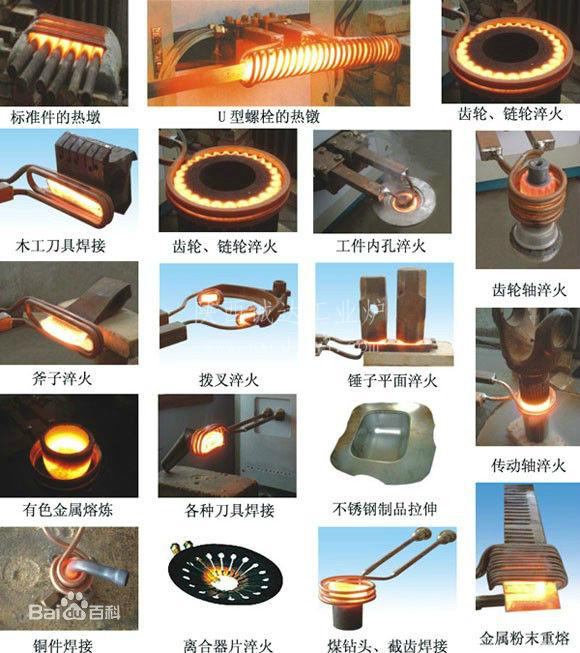

操作方法：将钢件放入感应器中，使钢件表层发生感应电流，在极短的时刻内加热到淬火温度，然后喷水冷却。
意图：进步钢件外表硬度、耐磨性及疲劳强度，心部坚持耐性状况。
运用关键：1．多用于中碳钢和中堂合金布局钢制件；2． 因为皮肤效应，高频感应淬火淬透层通常为1～2mm，中频淬火通常为3～5mm，高频淬火通常大于10mm。

10、渗碳
渗碳：是对金属表面处理的一种，采用渗碳的多为低碳钢或低合金钢，具体方法是将工件置入具有活性渗碳介质中，加热到900--950摄氏度的单相奥氏体区，保温足够时间后，使渗碳介质中分解出的活性碳原子渗入钢件表层，从而获得表层高碳，心部仍保持原有成分。 相似的还有低温渗氮处理。这是金属材料常见的一种热处理工艺，它可以使渗过碳的工件表面获得很高的硬度，提高其耐磨程度。

操作方法：将钢件放入渗碳介质中，加热至900～950度并保温，使钢件便面取得必定浓度和深度的渗碳层。
意图：进步钢件外表硬度、耐磨性及疲劳强度，心部依然坚持耐性状况。
运用关键：1．用于含碳量为0．15％～0．25％的低碳钢和低合金钢制件，通常渗碳层深度为0．5～2．5mm；2．渗碳后有必要进行淬火，使外表得到马氏体，才干完成渗碳的意图。

11、氮化
操作方法：利用在5．．～600度时氨气分化出来的活性氮原子，使钢件外表被氮饱满，构成氮化层。
意图：进步钢件外表的硬度、耐磨性、疲劳强度以及抗蚀才能。
运用关键：多用于富含铝、铬、钼等合金元素的中碳合金布局钢，以及碳钢和铸铁，通常氮化层深度为0．025～0．8mm．

12、氮碳共渗
操作方法：向钢件外表一起渗碳和渗氮。
意图：进步钢件外表的硬度、耐磨性、疲劳强度以及抗蚀才能。
运用关键：1．多用于低碳钢、低合金布局钢以及东西钢制件，通常氮化层深0．02～3mm；2．氮化后还要淬火和低温回火。
